荷重テスト

荷重テスト

テスト方法

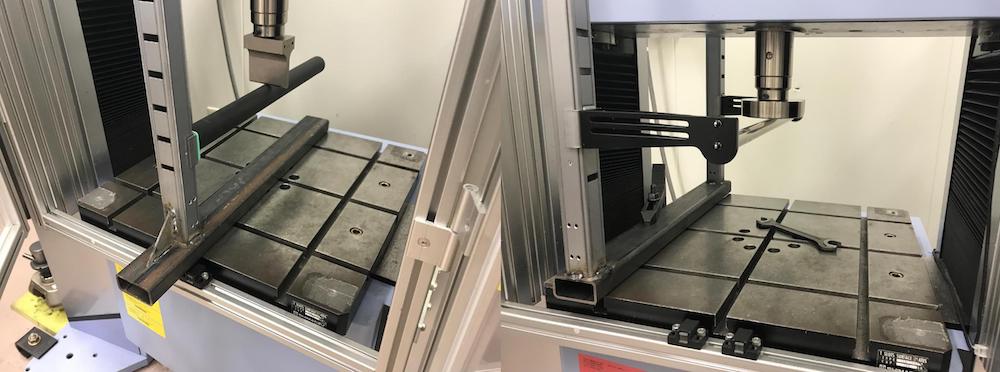

REDORで荷重が一番集中する『クリップ上部のツメ部分』の強度をテストする。支柱を台座に固定した上で、①フロントハンガーをセットする、②バックハンガーをセットする。そして、フロントハンガーの中央部(支柱側から先端方向約230mmのところ)、およびバックハンガーのパイプ中央部に上から荷重を徐々にかけて、クリップが何キロまで耐えられるかを検証した。

テスト結果

【テスト結果①】
  クリップ1つで最大32kgまで耐えることができた。
  安全率80%として使用上限荷重は25kgとする。

【テスト結果②】
  クリップ2つで最大63kgまで耐えることができた。
  安全率80%として使用上限荷重は50kgとする。
  なお、ハンガーパイプが変形破損箇所となった。

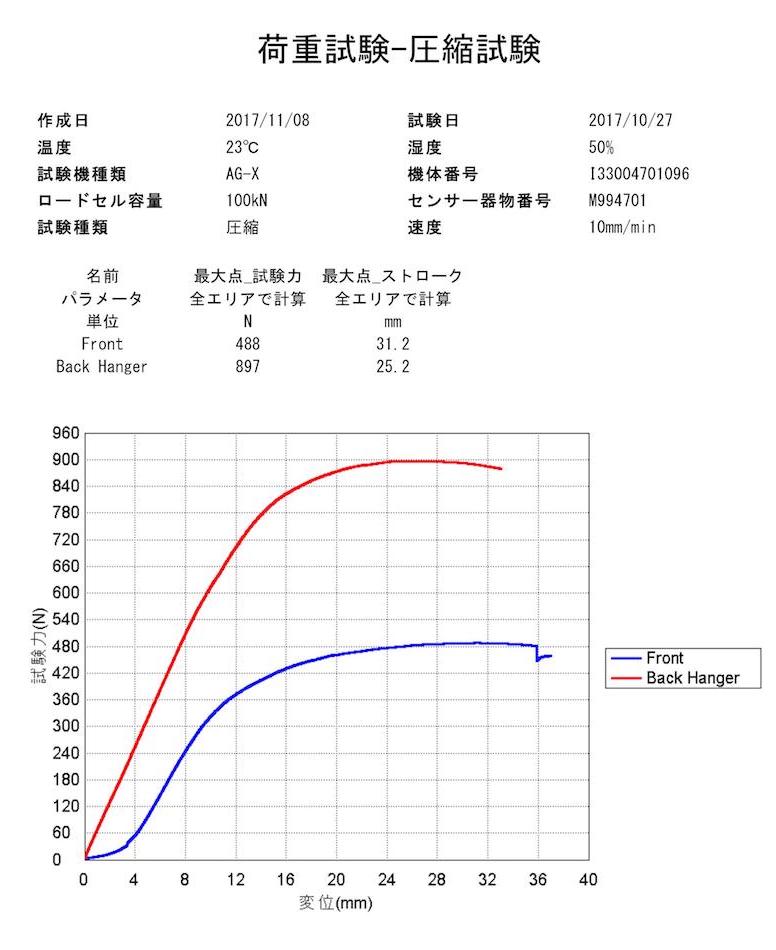

荷重テスト結果
使用試験機

オートグラフAG-100kNX(株式会社島津製作所)
100kN(10ton)万能試験機

試験機;島津製作所

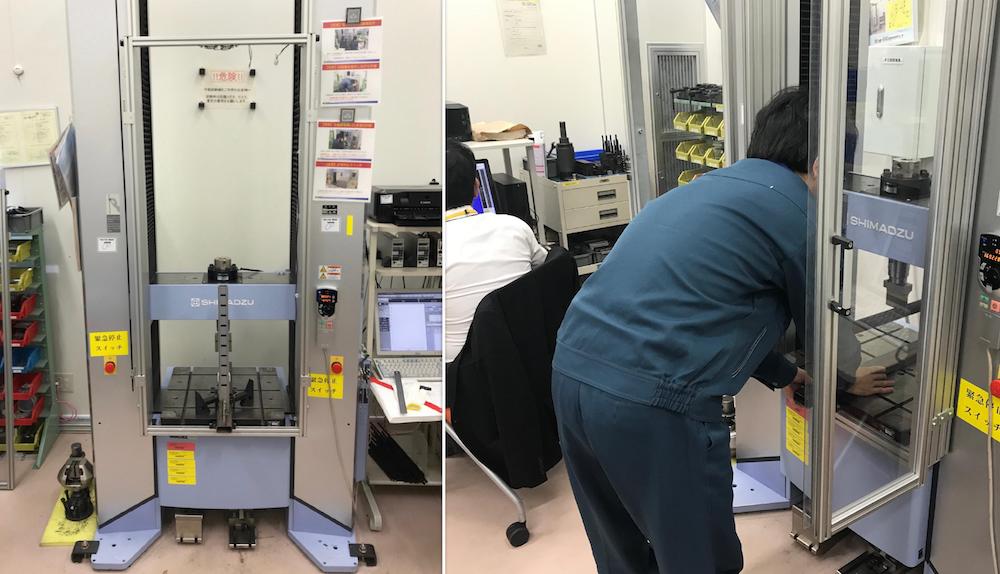

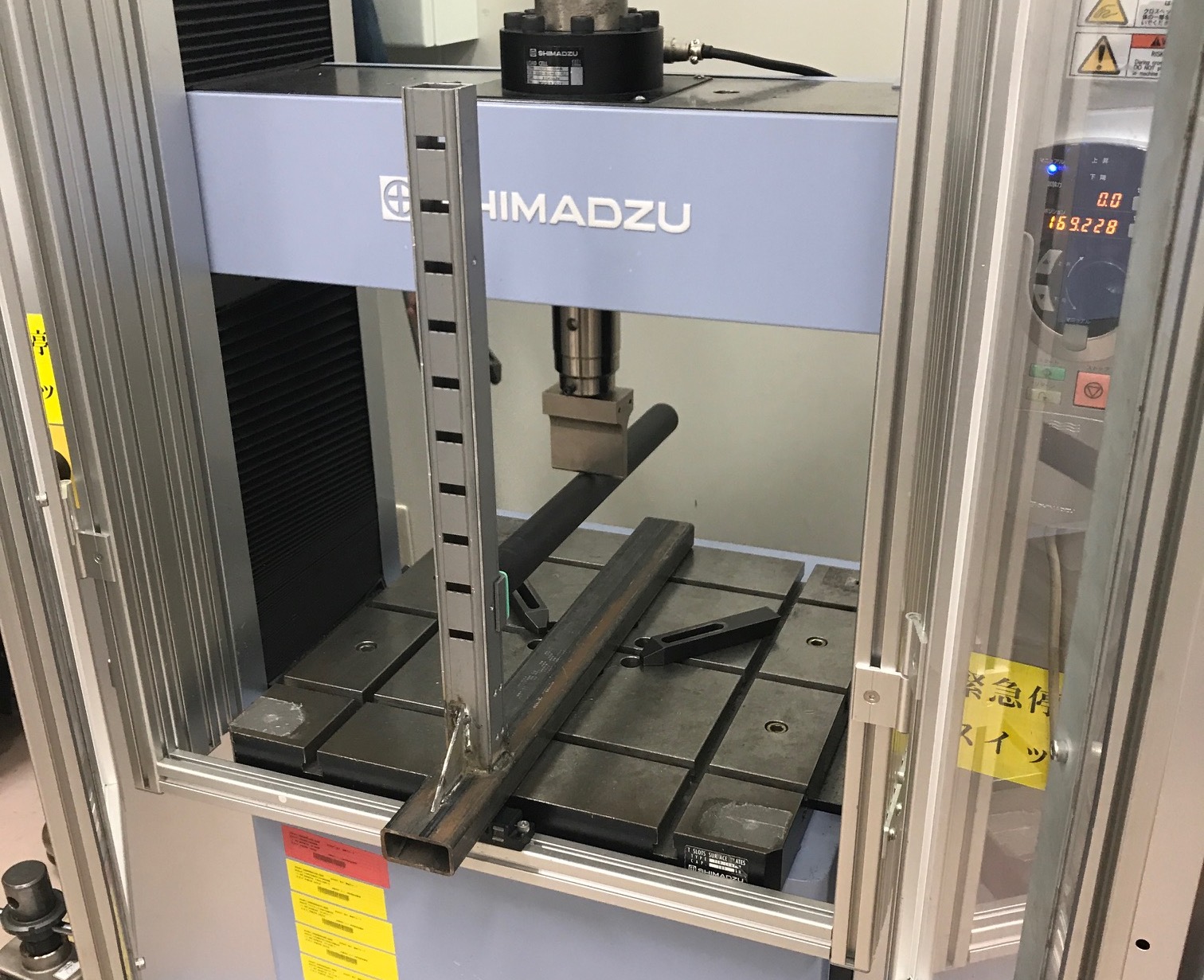

テスト風景
試験機;島津製作所
